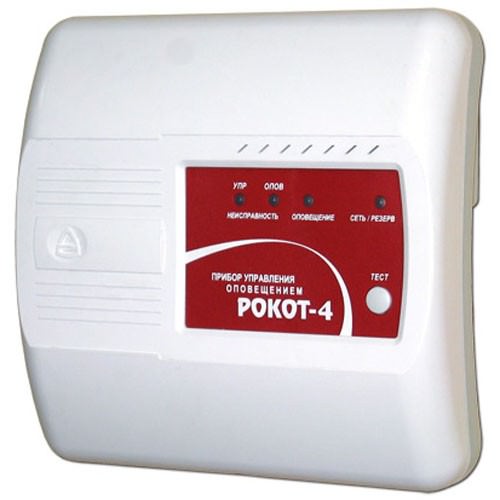

Прибор управления оповещением, Сибирский Арсенал, Рокот-4

Прибор управ-я оповещ-м 2 лин х2 Ом, 220 В, под АКБ 12В 2,2 Ач 210х255х80 мм контроль линий -10...+55°С 3 кгОсобенностиКонтроль и защита от перегрузки линий оповещения. Линейный вход и выход. Контроль и защита АБДополнительная информацияСистема речевого оповещения пожарная «Рокот» ТУ 4371-005-98410652-07 (в дальнейшем — система) предназначена для трансляции речевой информации, предварительно записанных речевых сообщений при возникновении пожара или других экстремальных ситуаций.Система состоит из прибора управления оповещением «Рокот-4» (в дальнейшем — прибор) и акустических систем «АС-2» (в дальнейшем — АС), подключенных с помощью соединительных линий.Прибор предназначен для установки внутри защищаемого объекта и рассчитан на круглосуточную непрерывную работу при температуре окружающего воздуха от -10°С до +55°С.Конструкция прибора не предусматривает его эксплуатацию в условиях воздействия агрессивных сред и во взрывоопасных помещениях.Электропитание прибора осуществляется от сети переменного тока 50 Гц напряжением 220 В при обязательном использовании встроенной аккумуляторной батареи 12 В, 2,2 Ач или подключении внешнего резервного источника питания с номинальным напряжением 12 В.Прибор предназначен для работы совместно с приемно-контрольными приборами серий «Гранит», «Карат», «Циркон», «Кварц», «Пирит» производства НПО «Сибирский Арсенал», ООО «Альфа-Арсенал» или аналогичными приборами других производителей, обеспечивающими выход включения оповещения типа «открытый коллектор» либо «нормально разомкнутые контакты реле».Особенности прибора:• Прибор обеспечивает речевое оповещение, воспроизводя записанное тревожное сообщение или транслируя сигнал, подаваемый на линейный вход.• Прибор имеет два выхода линий оповещения (в дальнейшем — ЛО), к которым могут быть подключены по восемь АС. Тревожное сообщение передается в каждую ЛО поочередно. Трансляция внешнего сигнала с линейного входа возможна только по ЛО1.• Прибор имеет клеммы подключения внешнего источника питания номинальным напряжением 12 В постоянного тока. Внешний источник питания должен соответствовать требованиям НПБ 86-2000.• Прибор обеспечивает автоматический переход на питание от аккумуляторной батареи (далее — АБ) или от внешнего источника питания при пропадании напряжения сети и обратно с сохранением функционального состояния.• Прибор при наличии сетевого напряжения заряжает встроенную АБ в буферном режиме. Заряд АБ от внешнего источника питания невозможен.• Прибор имеет функции контроля наличия АБ, внешнего резервного источника питания и защиты АБ от глубокого разряда.• Прибор защищен от короткого замыкания, переполюсовки выводов АБ и линии подключения внешнего источника питания.• Прибор осуществляет непрерывный контроль линий управления и периодический автоматический контроль линий оповещения на отсутствие замыканий или обрывов.• Для обеспечения контроля исправного состояния системы оповещения прибор имеет выход «Неисправность».• Усилитель мощности звукового сигнала, используемый в приборе, имеет защиту от короткого замыкания линии оповещения.• Для проверки подключенных АС на слух, возможно использование режима тестового оповещения.Руководство по эксплуатации Схема подключения
