Описание

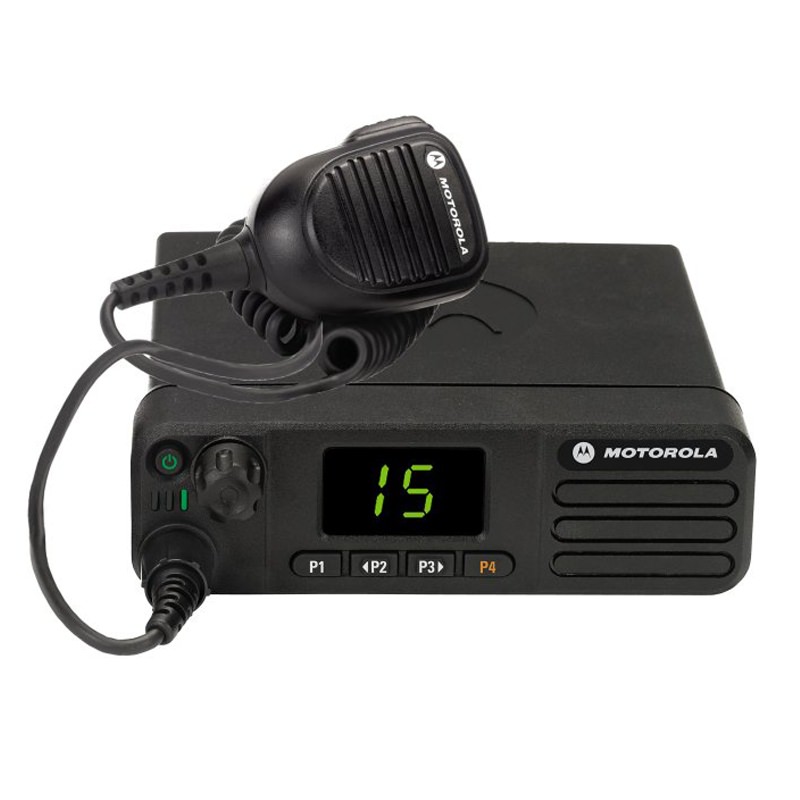

Мобильная радиостанция MOTOROLA TRBO MDM28JQC9JA2AN DM4400 (136-174 МГц), 32 кан., 45Вт
MOTOROLA MOTOTRBO™ DM4400 VHF (MDM28JQC9JA2AN) аналоговая/цифровая мобильная радиостанция стандарта DMR. Работает в аналоговом и цифровом режимах, что позволяет осуществлять постепенный переход на цифровую технологию с учетом возможностей бюджета. В модели DM4400 реализованы все преимущества последних технологических достижений. Многофункциональная радиостанция MOTOROLA DM4400 обеспечивает доступ к непревзойденному набору возможностей по передаче голоса и данных. Радиостанция имеет лучшую в своем классе аудиосистему, поддерживающую функции голосового оповещения и интеллектуального управления громкостью. Громкий динамик на передней панели и функция интеллектуальной работы со звуком автоматически регулирует громкость радиостанции в зависимости от уровня шума, обеспечивая высочайшее качество связи по всей зоне радиопокрытия. DM4400 полностью совместима с системой MOTOTRBO™, включая IP Site Connect и Capacity Plus. Решение IP Site Connect использует IP-сети для расширения возможностей системы и создания широкой зоны покрытия. Система односайтового транкинга Capacity Plus расширяет пропускную способность до более чем 1000 пользователей без необходимости добавления новых частот, а функция Linked Capacity Plus совмещает оба решения для создания сети с высокой пропускной способностью и широкой зоной покрытия. Радиостанция компактна, проста и удобна в использовании, снабжена цифровым двухзначным высококонтрастным жидкокристаллическим дисплеем, большим, легко доступным регулятором громкости и четырьмя программируемыми кнопками с возможностью использовать одну в качестве кнопки экстренного вызова. Повышенная защита переговоров, в цифровом режиме конфиденциальность переговоров обеспечивает базовое шифрование (256 вариантов). Радиостанция может использоваться в качестве базовой станции при применении дополнительных аксессуаров. Диапазон рабочих частот 136-174 МГц, 32 канала, выходная мощность передатчика 25-45 Вт, разнос каналов 12.5/20/25 кГц, сигналинг PL/DPL/MDC/QC II/DTMF/Select-V, напряжение питания 13.2 В. Соответствует военным стандартам MIL-STD 810 C, 810 D, 810 E, 810 F, 810 G и степени защиты от проникновения пыли и воды IP54, что позволяет эксплуатировать станцию в сложных условиях. Диапазон рабочих температур -30°С...+60°С. Габаритные размеры радиостанции 53.3x175.3x205.7 мм, вес 1800 грамм.
Комплектность поставки: приемопередатчик, выносной микрофон, скоба крепления радиостанции в автомобиле, кабель питания, инструкция.
ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ
Цифровой стандарт DMR
Переключение из цифрового режима в аналоговый
Поддержка систем IP Site Connect, Capacity Plus и Linked Capacity Plus
Функция ARTS информирует пользователя о выходе из зоны действия ретранслятора или других радиостанций, снабжённых ARTS. Данную функцию поддерживают только аналоговые линии связи
Dual Capacity Direct Mode - увеличение числа пользователей и их групп на одной частоте при стандартной ширине канала 12.5 кГц
Голосовые объявления. Эта функция информирует пользователя голосовым сообщением о только что выбранном канале или нажатии программируемой кнопки. Параметры звуковых сигналов настраиваемы
Экстренный режим. Уведомление о чрезвычайной ситуации, обстоятельствах. Сигнал оповещения может быть подан в любой момент, даже при наличии активности на текущем канале
Текстовые сообщения. Возможность отправки шаблонов текстовых сообщений с помощью программируемой кнопки
Сканирование каналов. Типы сканирования: приоритет, удаление мешающего канала, по группам пользователей
Передача с голосовым управлением (VOX)
Поддержка 5-тонового сигналинга в аналоговых системах
Четыре программируемые кнопки
Идентификация вызывающего абонента
Использование микрофона с клавиатурой. Доступ к некоторым функциям радиостанции осуществляется с помощью буквенно-цифровой клавиатуры с 4 строками и 3 столбцами на микрофоне. Клавиатура позволяет вводить псевдонимы или идентификаторы радиостанций
Военный стандарт: MIL-STD 810 C, 810 D, 810 E, 810 F, 810 G
Степень защиты от проникновения пыли и воды IP54
Программирование с компьютера
Беспроводное программирование (OTAP) - управление, запись и чтение настроек по беспроводному каналу
Блокировка работы на занятом канале
Трехцветный светодиодный индикатор режима работы
Функция блокировки радиостанции с паролем. Радиостанция может быть защищена паролем из 4 цифр. При активации этой функции доступ к радиостанции осуществляется после вода пароля
Разъем для подключения внешнего динамика, настольного микрофона
Возможность установки дополнительных функциональных плат
Конфиденциальность переговоров: в цифровом режиме - базовое шифрование (256 вариантов)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные:
Частотный диапазон
VHF: 136-174 МГц
Количество каналов
32
Межканальное расстояние
12.5/20/25 кГц
Рабочее напряжение
10.8–15.6 В пост. тока (номинальное — 13.2 В пост. тока)
Потребляемый ток:
Режим ожидания
0.81 A макс.
Режим приема при номинальной громкости
2 A макс.
Режим передачи
25 Вт: 11,0 A макс.
Режим передачи
45 Вт: 14.5 A макс.
Стабильность частоты
±0.5 ppm
Сопротивление антенны
50 Ω
Тип антенного разъема
BNC-female
Габаритные размеры
53.3x175.3x205.7 мм
Вес
1800 грамм
Передатчик:
Выходная мощность
Высокая мощность: 45 Вт
Низкая мощность: 25 Вт
Аналоговая FM модуляция
11K0F3E @ 12.5 кГц
14K0F3E @ 20 кГц
16K0F3E @ 25 кГц
4FSK цифровая модуляция
12.5 кГц данные: 7K60F1D и 7K60FXD
12.5 кГц голос: 7K60F1E и 7K60FXE
12.5 кГц данные и голос: 7K60F1W
Кондуктивное паразитное излучение
-36 дБм < 1 ГГц
-30 дБм > 1 ГГц
Пределы модуляции
±2.5 кГц @ 12.5 кГц
±4.0 кГц @ 20 кГц
±5.0 кГц @ 25 кГц
FM шум
40 дБ @ 12.5 кГц
45 дБ @ 20 кГц
45 дБ @ 25 кГц
Избирательность по соседнему каналу
60 дБ @ 12.5 кГц
70 дБ @ 20/25 кГц
Чувствительного звукового канала
+1, -3 дБ
Звуковые искажения
≤3 %
Тип цифрового вокодера
AMBE +2™
Цифровой протокол
ETSI-TS102 361-1,-2,-3
Приемник:
Чувствительность:
Аналоговый режим
0.3 мкВ (12 дБ SINAD)
0.22 мкВ (станд.) (12 дБ SINAD)
Цифровой режим (BER5%)
0.3 мкВ (12 дБ SINAD)
Избирательность по соседнему каналу
50 дБ @ 12.5 кГц
80 дБ @ 20/25 кГц
Подавление радиопомех
80 дБ
Шумы и помехи
-40 дБ @ 12.5 кГц
-45 дБ @ 20/25 кГц
Звуковая мощность при номинальном сигнале
3 Вт (внутренняя)
7.5 Вт (внешняя — 8 Ом)
13 Вт (внешняя — 4 Ом)
Звуковые искажения
3 % станд.
Чувствительного звукового канала
+1, -3 дБ
Кондуктивное паразитное излучение
< -57 дБм
Условия эксплуатации:
Диапазон рабочих температур
-30...+60 грд. С
Температура хранения
-40...+85 грд. С
Защищенность от пыли и влаги
IP54
Влажность
Военный стандарт MIL-STD 810 C/D/E/F/G
Стандарт по ударопрочности и вибрации
Военный стандарт MIL-STD 810 C/D/E/F/G
