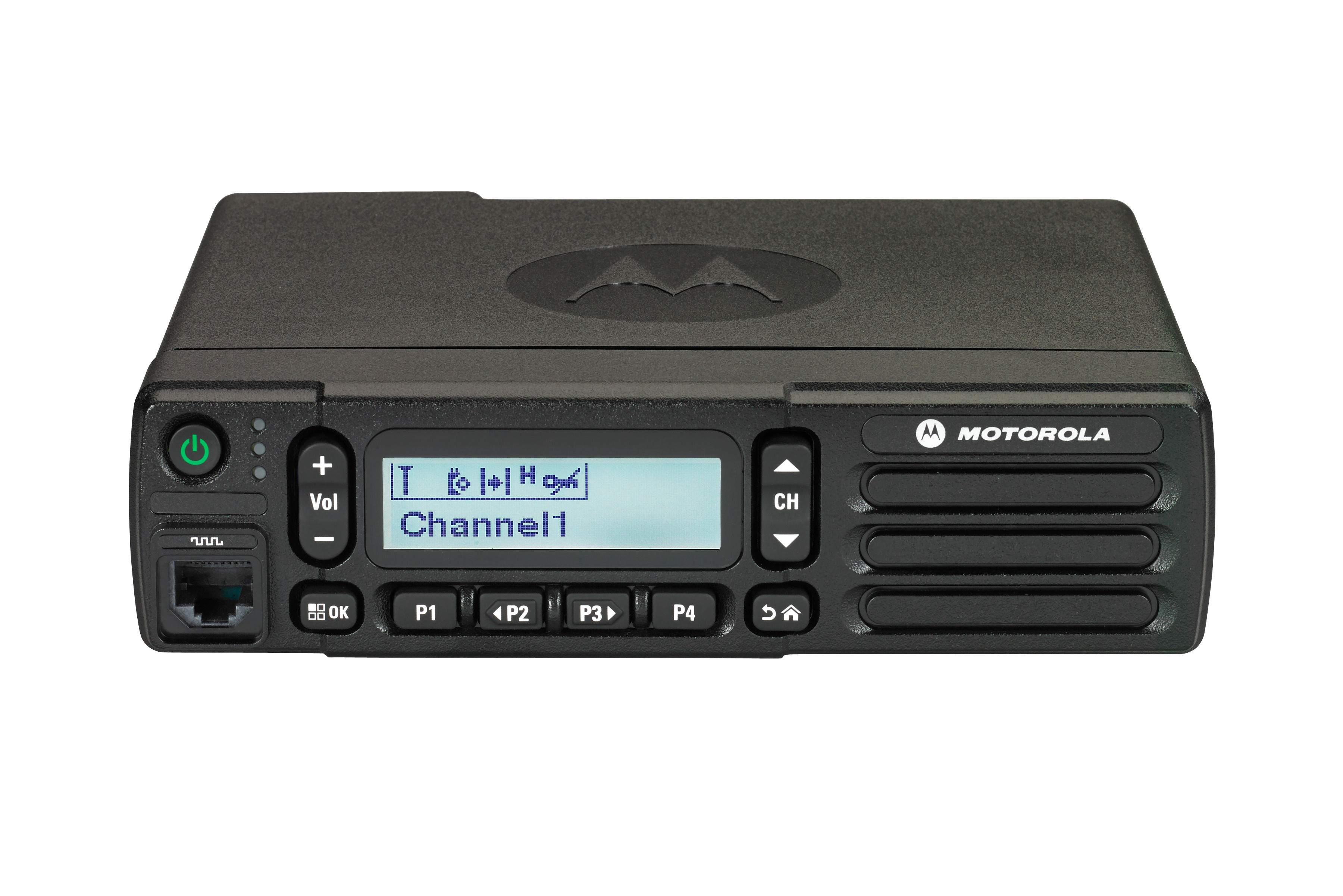

Мобильная аналого-цифровая радиостанция MOTOROLA TRBO MDM02JQH9JA2AN DM2600(136-174 МГц), 256 к,45Вт

MOTOROLA MOTOTRBO™ DM2600 VHF (MDM02JQH9JA2AN) аналоговая/цифровая мобильная радиостанция стандарта DMR. Работает в аналоговом и цифровом режимах, что позволяет осуществлять постепенный переход на цифровую технологию с учетом возможностей бюджета. В модели DM2600 реализованы все преимущества последних технологических достижений. Благодаря наличию интеллектуальной системе управления громкостью ""Интеллектуальный звук"", радиостанция отслеживает фоновый шум и автоматически регулирует интенсивность сигнала, обеспечивая высочайшее качество связи по всей зоне радиопокрытия. Радиостанции MOTOROLA DM2600 полностью совместимы с системой MOTOTRBO™, включая IP Site Connect и Capacity Plus. Решение IP Site Connect использует IP-сети для расширения возможностей системы и создания широкой зоны покрытия. Система односайтового транкинга Capacity Plus расширяет пропускную способность до 1000 и более пользователей без необходимости добавления новых частот, а функция Linked Capacity Plus совмещает оба решения для создания сети с высокой пропускной способностью и широкой зоной покрытия. Компактная и эффективная DM2600 проста и удобна в использовании, имеет двухстрочный высококонтрастный алфавитно-цифровой жидкокристаллический дисплей для отображения информации. Радиостанция может использоваться в качестве базовой станции при применении дополнительных аксессуаров. Диапазон рабочих частот 136-174 МГц, 160 каналов, выходная мощность передатчика 25-45 Вт, разнос каналов 25/20/12.5 кГц, сигналинг MDC/Quik-Call II/DTMF/Select-V (опция), напряжение питания 13.8 В. Соответствует военным стандартам MIL-STD 810 C, 810 D, 810 E, 810 F, 810 G и степени защиты от проникновения пыли и воды IP54, что позволяет эксплуатировать радиостанцию в сложных условиях. Конфиденциальность переговоров в аналоговом режиме обеспечивает голосовой скремблер, в цифровом режиме - базовое шифрование. Диапазон рабочих температур -30°С...+60°С. Габаритные размеры радиостанции 44x169x134 мм, вес 1300 грамм.
Комплектность поставки: приемопередатчик, выносной микрофон, скоба крепления радиостанции в автомобиле, кабель питания, инструкция.


ОСНОВНЫЕ ФУНКЦИИ И ОСОБЕННОСТИ


Цифровой стандарт DMR

Переключение из цифрового режима в аналоговый

Поддержка систем IP Site Connect, Capacity Plus и Linked Capacity Plus

Функция ARTS информирует пользователя о выходе из зоны действия ретранслятора или других радиостанций, снабжённых ARTS. Данную функцию поддерживают только аналоговые линии связи

Dual Capacity Direct Mode - увеличение числа пользователей и их групп на одной частоте при стандартной ширине канала 12.5 кГц

Голосовые объявления. Эта функция информирует пользователя голосовым сообщением о только что выбранном канале или нажатии программируемой кнопки. Параметры звуковых сигналов настраиваемы

Экстренный режим. Уведомление о чрезвычайной ситуации, обстоятельствах. Сигнал оповещения может быть подан в любой момент, даже при наличии активности на текущем канале

Текстовые сообщения. Возможность отправки шаблонов текстовых сообщений с помощью программируемой кнопки

Четыре программируемые кнопки

Многочастотное сканирование

Идентификация вызывающего абонента

Использование микрофона с клавиатурой. Доступ к некоторым функциям радиостанции осуществляется с помощью буквенно-цифровой клавиатуры с 4 строками и 3 столбцами на микрофоне. Клавиатура позволяет вводить псевдонимы или идентификаторы радиостанций

Военный стандарт: MIL-STD 810 C, 810 D, 810 E, 810 F, 810 G

Стандарт защиты от пыли и брызг: IP54

Программирование с компьютера

Беспроводное программирование (OTAP) - управление, запись и чтение настроек до 5000 радиостанций по беспроводному каналу

Блокировка работы на занятом канале

Функция блокировки радиостанции с паролем. Радиостанция может быть защищена паролем из 4 цифр. При активации этой функции доступ к радиостанции осуществляется после вода пароля

Разъем для подключения внешнего динамика

Конфиденциальность переговоров: в аналоговом режиме обеспечивает голосовой скремблер (2 варианта), в цифровом режиме - базовое шифрование (256 вариантов)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные:

Частотный диапазон

VHF: 136-174 МГц

Количество каналов

160

Межканальное расстояние

25/20/12.5 кГц

Рабочее напряжение

10.8–15.6 В пост. тока (номинальное — 13.2 В пост. тока)

Потребляемый ток:
Режим ожидания

0.81 A макс.

Режим приема при номинальной громкости

2 A макс.


Режим передачи

25 Вт: 11,0 A макс.

Режим передачи

45 Вт: 14.5 A макс.

Стабильность частоты

±0.5 ppm

Сопротивление антенны

50 Ω

Тип антенного разъема

BNC-female

Габаритные размеры

44x169x134 мм

Вес

1300 грамм


Передатчик:

Выходная мощность

Высокая мощность: 45 Вт

Низкая мощность: 25 Вт

Аналоговая FM модуляция

11K0F3E @ 12.5 кГц

14K0F3E @ 20 кГц

16K0F3E @ 25 кГц

4FSK цифровая модуляция

12.5 кГц данные: 7K60F1D и 7K60FXD

12.5 кГц голос: 7K60F1E и 7K60FXE

12.5 кГц данные и голос: 7K60F1W

Кондуктивное паразитное излучение

-36 дБм < 1 ГГц
-30 дБм > 1 ГГц

Пределы модуляции

±2.5 кГц @ 12.5 кГц

±4.0 кГц @ 20 кГц

±5.0 кГц @ 25 кГц

FM шум

40 дБ @ 12.5 кГц

45 дБ @ 20 кГц

45 дБ @ 25 кГц

Избирательность по соседнему каналу


60 дБ @ 12.5 кГц
70 дБ @ 20/25 кГц

Чувствительного звукового канала

+1, -3 дБ

Звуковые искажения

≤3 %

Тип цифрового вокодера

AMBE +2™

Цифровой протокол

ETSI-TS102 361-1,-2,-3


Приемник:

Чувствительность:
Аналоговый режим


0.3 мкВ (12 дБ SINAD)
0.22 мкВ (станд.) (12 дБ SINAD)
0.4 мкВ (20 дБ SINAD)

Цифровой режим (BER5%)

0.25 мкВ (12 дБ SINAD)

0.19 мкВ (станд.) (12 дБ SINAD)

Избирательность по соседнему каналу

60 дБ @ 12.5 кГц
70 дБ @ 20/25 кГц

Подавление радиопомех

70 дБ

Шумы и помехи


-40 дБ @ 12.5 кГц
-45 дБ @ 20/25 кГц

Звуковая мощность при номинальном сигнале

4 Вт (внутренняя)
7.5 Вт (внешняя — 8 Ом)

13 Вт (внешняя — 4 Ом)

Звуковые искажения

3 % станд.

Чувствительного звукового канала

+1, -3 дБ

Кондуктивное паразитное излучение

< -57 дБм


Условия эксплуатации:

Диапазон рабочих температур

-30...+60 грд. С

Температура хранения

-40...+85 грд. С

Защищенность от пыли и влаги

IP54

Влажность

Военный стандарт MIL-STD 810 C/D/E/F/G

Стандарт по ударопрочности и вибрации

Военный стандарт MIL-STD 810 C/D/E/F/G
