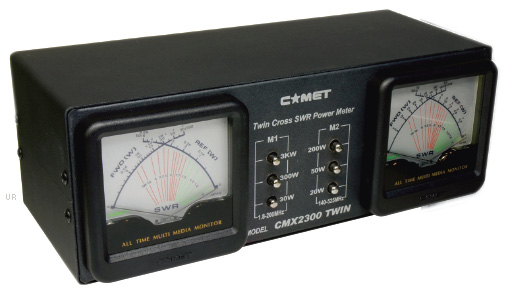

Прибор для измерения КСВ и мощности СОМЕТ СМХ2300 Т 1,8-60/140-525 МГц 30/300/2 КВ

Измеритель мощности и КСВ CMX-2300 состоит из двух независимых систем диапазона 1.8-200МГц и диапазона 140-525 МГц с возможностью одновременного измерения этих диапазонов.При помощи данного прибора Вы можете одновременно измерять бегущую волну, отраженную волну и значение КСВ при помощи перекрестного метода.Т.к. данный прибор имеет проходную структуру, то потеря мощности при подключении небольшая, а измерения можно проводить без нарушений условий подачи питания от радиостанции к антенне (подходит для длительного подключения).Шкала прибора имеет подсветку для измерений в темное время суток (при подключении к внешнему источнику питания).BNC разъемы для монитора находятся на задней панели и могут использоваться для мониторинга модулированной волны и измерений частоты.Технические характеристики Диапазон М1Диапазон М2Частотный диапазон1.8 - 200 МГц140 - 525 МГцПлощадь измерения мощности0 - 3КВт (HF), 0 - 1КВт (VHF)0 - 200 ВтДиапазон измерения мощности30\300\3КВт20\500\200КВтПогрешность измерения мощностиplusmn;10% (всей шкалы)Область измерения КСВот 1 до бесконечностиСопротивление50 ОмОстаточный КСВ1.2 и менееВносимое затухание0.2 дБ или менееМинимальная мощность для измерений КСВПриблизительно 6Вт.РазъемМ-образныйПитание для ламп подсветки11 - 15В постоянного тока, приблизительно 450 мАГабариты (данные в скобках с учетом выступов)250(Ш) х 93 (98) (В) х 110 (135) (Г)ВесПриблизительно 1540 г.
