Радиоприемное устройство РСТС Радиокнопка, Аргус-Спектр, РПУ исп.2

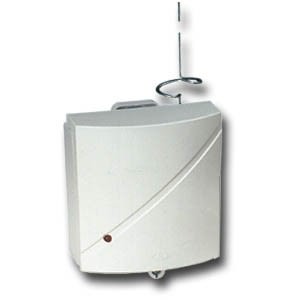

Радиоприемное устройство РСТС «Радиокнопка», f-раб.433,486...434,354 nbsp МГц, до 6 РПД, U-пит.10...15В, I-потр.120мА, t-раб.-20...+50°С (расширенный темп.диапазон), 95х106х62ммНазначение изделияПредназначено для:- приема тревожных извещений от 6 различных передающих устройств - дешифрации сигналов - отображения на Блоке Выносных Индикаторов - передачи извещений на ПЦН, компьютер, Блок Дешифрации Адреса или дополнительные блоки обработки.Особенности- обладает высокой помехозащищенностью и избирательностью - допускает подключение дополнительных блоков обработки (БОИ-6 или БОИ-96). ТАКТИКА РАБОТЫ:Алгоритм работы прибора, его режимы устанавливаются пользователем с помощью установленных на плате перемычек.Предусмотрены следующие режимы работы:- Программирование: в память прибора заносятся индивидуальные номера (адреса) используемых в системе РПД - Дежурный: РПУ ожидает радиосигнал (извещение) от какого-либо из РПД системы - Тест, позволяющий определить реальную зону действия РСТС с оценкой качества принимаемого сигнала и выбрать оптимальный (с учетом реально действующих помех) порог обнаружения сигнала, чем достигается повышенная помехозащищенность. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:- обслуживание 1…6 РПД - формирование 4 видов извещений – «НОРМА», «ТРЕВОГА», ДАТЧИК», «ПИТАНИЕ» - допускает подключение до трех БОИ-6, двух БОИ-96 - круглосуточный режим работы.Программируемые параметры:- длительность выдачи тревожного извещения на ПЦН (длительность замкнутого/разомкнутого состояния сигнальных реле) - порог обнаружения сигнала - адрес работающих в системе РПД.Индикация:В приборе предусмотрено подключение блока выносных индикаторов для отображения:- принимаемых извещений и их виде (нажата тревожная кнопка РПД или сработал его датчик) - о состоянии источника питания РПД - об исправности РПУ - о режиме работы РПУ (Дежурный, Программирование или Тест) - светодиодная индикация наличия питания РПУ.Прибор обеспечивает выдачу принятого извещения на внешние устройства виде цифрового кода в формате RS 232.Входы:- антенный вход: возможно подключение как штатной штыревой антенны, так и внешней (выносной) с помощью кабеля. Применение внешней антенны позволяет увеличить дальность устойчивой радиосвязи.Выходы:- на блок выносных индикаторов - 2 сигнальных реле - на внешние устройства сигналов в формате RS232.Паспорт Паспорт
