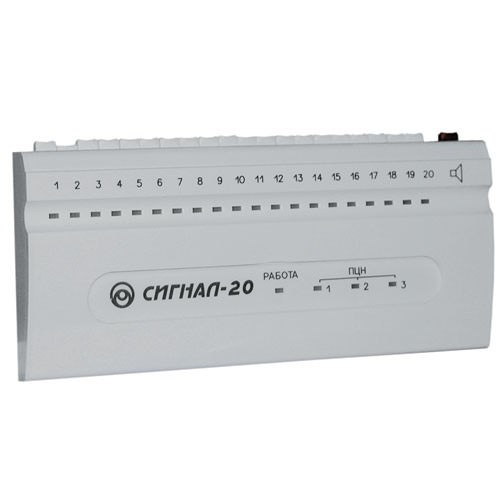

Прибор приемно-контрольный охранно-пожарный, Болид, Сигнал-20 (исп. 02)

ППКОП 20ШС, Uшс.19...24В, Iшс.1,2мА, Uпит.10,2...28,4В, Iпотр.до 600мА, 5 выходов СК, RS-485, tраб.-30...+50°С, IP20, 365х150х45, автономный режим работы или в составе ИСО Орион, управление со встроенных кнопок или с пульта С2000(С2000М), програм.с пульта С2000(С2000М) или с комп.Назначение изделияПрибор приемно-контрольный охранно-пожарный ППКОП 0104065-20-1 Сигнал-20 серия 04 АЦДР.425513.005 ТУ предназначен для централизованной и автономной охраны магазинов, касс, банков, аптек, учреждений, предприятий и других объектов от несанкционированных проникновений и пожаров путем контроля состояния двадцати шлейфов сигнализации, с включенными в них охранными, пожарными и охранно-пожарными извещателями, и выдачи тревожных извещений о нарушении ШС и срабатывании извещателей на индикаторы и сигнализатор прибора, а также по интерфейсу RS-485 оператору на пульт контроля и управления С2000 или компьютер, дежурному на пульт централизованного наблюдения через три релейных выхода. Прибор обеспечивает также включение на объекте цепей управления внешними звуковыми и световыми оповещателями, сигнализаторами и указателями.ОсобенностиПрограммирование параметров с пульта С-2000 или ПЭВМ.Комплектация- резистор 4,7 кОм (20 шт.) - вставка плавкая ВПТ6-10 2А (1 шт.) - вставка плавкая ВПБ6-7 1А (1 шт.) - фиксатор ШЛИГ.742242.001 (10 шт.) - шуруп 1-3х30.016 ГОСТ 1144-80 (3 шт.)Дополнительная информацияПрибор позволяет управлять взятием/снятием ШС с помощью переключателей, а также отображать состояние ШС на встроенных индикаторах. Прибор позволяет также через пульт «С2000» или компьютер выводить оператору на индикацию и регистрацию тревожные и служебные сообщения, а также оператору с пульта «С2000» или компьютера программировать параметры прибора и управлять состояниями и режимами ШС прибора и его выходными ключами.В шлейфы прибора могут быть включены:• сигнализаторы магнитоконтактные ИО102-2, ИО102-4, ИО102-5, ИО102-6, датчики типа «Фольга», «Провод» • извещатели ударно-контактные типа «Окно-5», «Окно-6» • извещатели оптико-электронного, ультразвукового, радиоволнового, емкостного, акустического типов, «Фотон-6», «Фотон-6А», «Фотон-6Б», «Фотон-8», «Фотон-8А», «Фотон-8Б», «Фотон-СК», «Эхо-3», «Эхо-А», «Волна-5», «Аргус-3», «Пик», «Гюрза», «Градиент», «Шорох-1», «Грань-2», «Стекло-1», «Стекло-2», «Стекло-2-1» и им подобные • извещатели охранные комбинированные ДТ4ХХ1Т, «Сокол-2» • выходные цепи приемно-контрольных приборов • извещатели пожарные тепловые «ИП-104-1», «ИП-103-4/1» («Мак-1») • извещатели пожарные оптико-электронные дымовые «ИП-212-26» («ДИП-6»), «ИП-212-26У» («ДИП-У»), «ИП-212-5M», «ИП-212-3СУ» и им подобные.Прибор обладает возможностью автономной охраны с выдачей сигналов на встроенные световые индикаторы, отображающие состояние двадцати ШС, на встроенный звуковой сигнализатор, а также на пять выходов типа «сухой контакт», к которым могут подключаться выносной световой оповещатель постоянного тока, выносной звуковой оповещатель постоянного тока, цепи ПЦН.Прибор обладает возможностью работать совместно с пультом «С2000» или компьютером.Прием команд и передача тревожных извещений осуществляется прибором по интерфейсу RS-485 с пульта «С2000» или IBM совместимого компьютера через «Преобразователь интерфейсов RS-232/RS-485» («ПИ»).Прибор предназначен для установки внутри охраняемого объекта и рассчитан на круглосуточный режим работы.Конструкция прибора не предусматривает его использование в условиях воздействия агрессивных сред, пыли, а также в пожароопасных помещениях.По устойчивости к механическим воздействиям исполнение прибора соответствует категории размещения 3 по ОСТ 25 1099-83. По устойчивости к климатическим воздействиям прибор выпускается в исполнении 03 по ОСТ 25 1099-83, но для работы при температуре от 243 К до 323 К (от -30 до +50 °С).Схема подключения Руководство по эксплуатации
