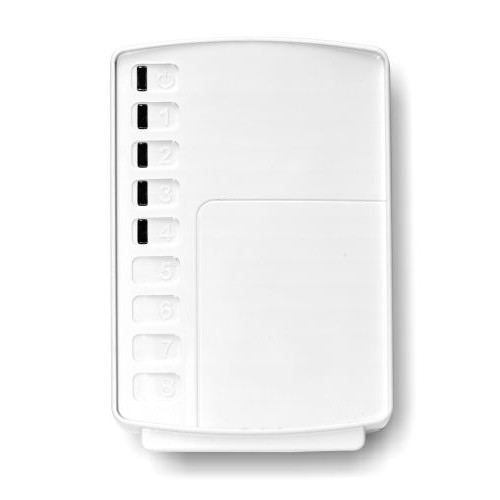

Модуль реле, ТЕКО, Астра-823 Модуль реле для Астра-Z-812М

Модуль реле, 4 выхода, из них 2 выхода с контролем целостности цепи нагрузки, 2 неконтролируемых выхода - силовые реле с перекидными контактами, 250 В, 3А работа в системе Астра-Zитадель под управлением ППКОП Астра-Z-812, подключение к ППКОП по RS-485, выбор режимов работы реле с ПК или из меню ППКОПНазначение изделияПредназначен для выдачи извещений на релейные выходы (цепи управления) по командам управляющего устройства по линии интерфейса RS-485.Особенности•4 выхода: - 2 (К1 и К2) с контролем обрыва и короткого замыкания цепей управления, - 2 (К3 и К4) без контроля •при включенной схеме контроля коммутируемых только на замыкание цепей выходов К1 и К2 обеспечивается коммутация напряжения от внешнего источника питания DC 5 - 30 V на выход для питания нагрузки Rн (при замкнутом состоянии выхода обеспечивается выдача напряжения) •при выключенной схеме контроля цепей выходов К1 и К2 обеспечивается коммутация AC/DC напряжений до 250 V •неконтролируемые выходы К3 и К4 обеспечивают коммутацию AC/DC напряжений до 250 V контактами на переключение •выходы включаются/выключаются (для К1 и К2) и переключаются (для К3 и К4) управляющим устройствомРуководство по эксплуатации
